 佳木斯市西门子代理商 V2.5版本发布，西门子200art的功能又增强了，只对于小型项目是个重大利好。下面分享下V2.5版本通过PN与组态王通信实例。


   1、将PLC升级到2.5版本，并在程序中简单编程使寄存器VW10,VW12,VW14每秒自增，将程序到PLC,此步骤不再赘述。

   2、组态王中选择驱动，选择S7-1200下的TCP协议，

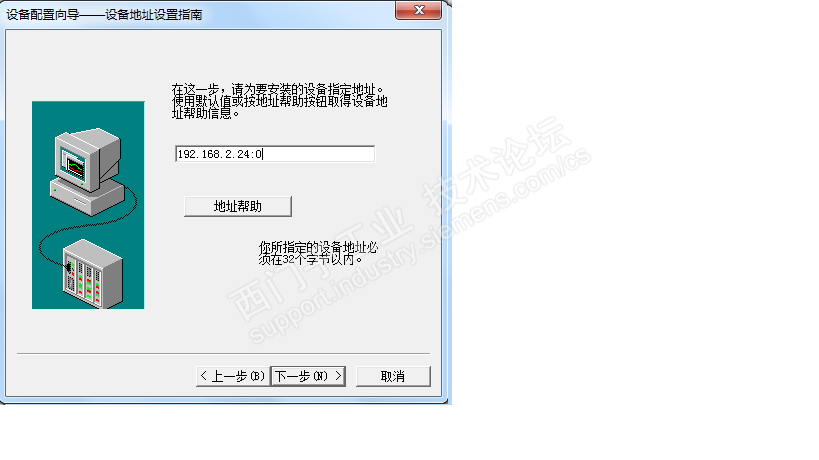

  3、填写IP地址，192.168.2.24:0,0为槽位号

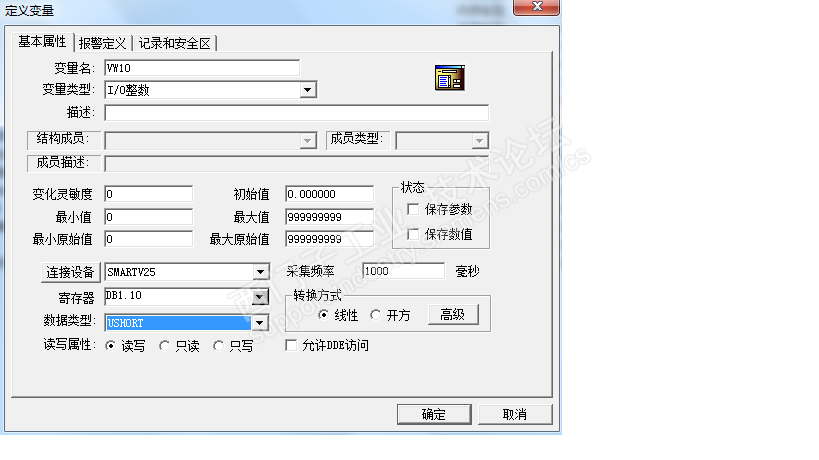

  4、建立变量，选择DB1.X,在此仅建立了三个变量

  5、建立画面并对应变量

 佳木斯市西门子代理商

  6、保存并运行，运行画面如下

     几个要点：

       1、PN通信时要选择1200下的TCP驱动

       2、组态王地址设置时与1200设置地址一样，槽号为0

       3、组态王建立变量时，寄存器地址选择DB1.X,X为对应PLC的寄存器地址。
