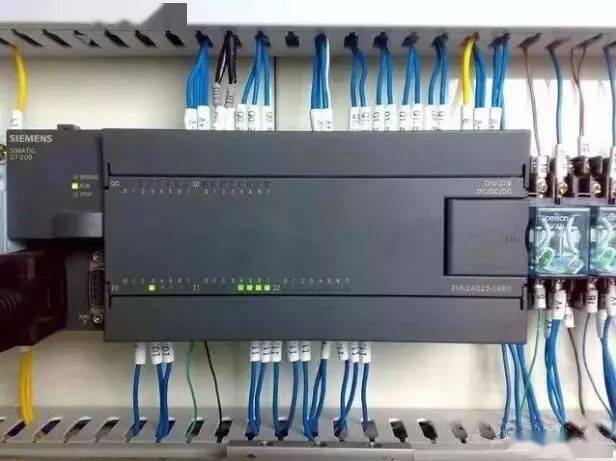

胶南市西门子代理商目前，PLC在工业生产和自动化控制中是使用率非常高的集中控制设备，PLC代替了繁重的继电器柜，交流接触器柜等，逐渐的在生产和控制中普及使用，PLC的正确接线是PLC发挥功能的前提条件，熟练的掌握PLC输入端口和输出端口的接线是每一个电力作业人员所必需的。

一般情况下，胶南市西门子代理商PLC电源输入端接AC220V，是为了给PLC提供运行电源。PLC输出电源端口一般为DC24V，是PLC自带的电源输出。PLC使用过程中，输入端和输出端正确的接线是非常重要，接线正确是PLC工作的前提。

下面我们来分析一下PLC的输入端，输出端常见的接线类型：

一、输入端口常见的接线类型和对象

PLC输入端口一般是输入：

1

开关量信号

按钮，行程开关，转换开关，接近开关，拨码开关等等。

举个简单的例子更加容易说清楚：

PLC与按钮开关接线图

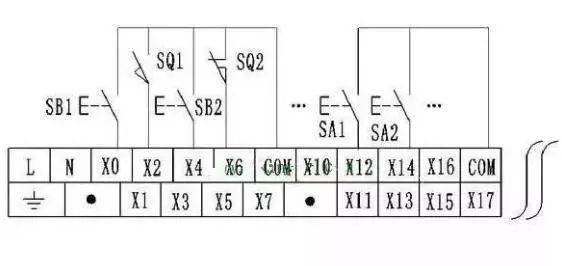

按钮或者接近开关的接线所示：PLC开关量接线，一头接入PLC的输入端（X0，X1，X2等），另一头并在一起接入PLC公共端口（COM端）。

2

模拟量信号

一般为各种类型的传感器，例如：压力变送器，液位变送器，远传压力表，热电偶和热电阻等等信号。

模拟量信号采集设备不同，设备线制（二线制或者三线制）不同，接线方法也会稍有不同。如图所示：

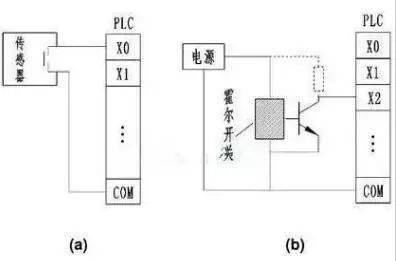

PLC与传感器组件的接口电路

（a）两线式传感器；（b）三线式传感器

二、输出端口接线

PLC输出端口接线一般可以分为以下三种情况：

1.继电器输出

2.晶体管输出

3.晶闸管输出

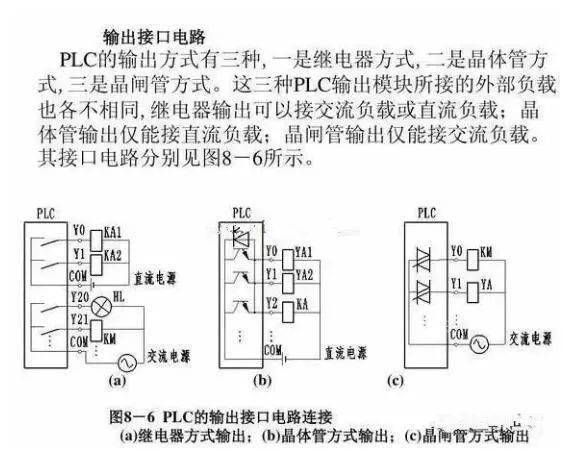

PLC输出方式不同，输出负载所接的电源类型也不同。如图所示：这是PLC输入端和输出端的基本接线，属于PLC基本知识。

三、PLC接线过程中的三点常识

1

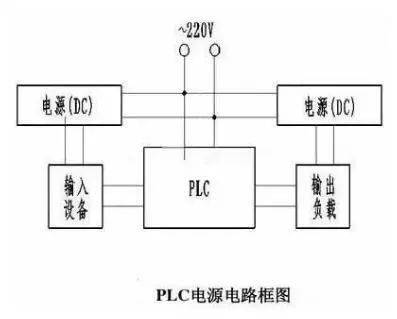

PLC电源电路

PLC控制系统的电源除了交流电源外，还包括PLC直流电源，一般而言，PLC交流电源可以由市电直接供应，而输入设备（开关，传感器等）的直流电源和输出设备（继电器）的直流电源等，好采取的直流电源供电。大部分的PLC自带24V直流电源，只有当输入设备或者输出设备所需电流不是很大的情况下，才能使用PLC自带直流电源。

2

PLC输入口和输出口的电流定额

PLC自带的输入口电源一般为DC24v，输入口每一个点的电流定额在5mA-7mA之间，这个电流是输入口短接时产生的大电流，当输入口有一定的负载时，其流过的电流会相应减少。PLC输入信号传递所需的小电流一般为2mA，为了保证小的有效信号输入电流，输入端口所接设备的总阻抗一般要小于2K欧。

PLC与传感器组件的接口电路

（a）两线式传感器；（b）三线式传感器

也就是说当输入端口的传感器功率较大时候，需要接单独的外部电源。

3.PLC输出端口一般所能通过的大电流随PLC机型的不同而不同，大部分在1A~2A之间，当负载的电流大于PLC的端口额定电流的大值时，一般需要增加中间继电器才能连接外部接触器或者是其他设备。

PLC正确接线是PLC有效运行的前提，也是PLC的基本技能，熟练的掌握PLC的接线常识是十分有必要的。
